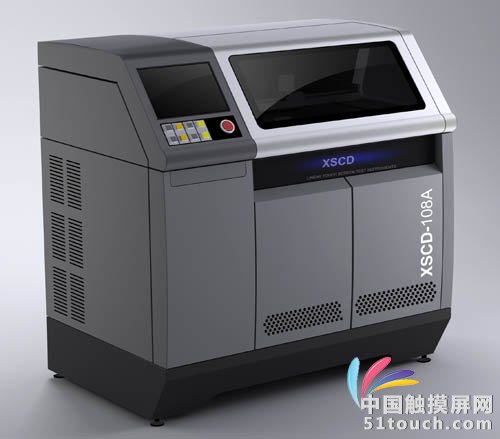

功能电容屏测试仪名称模型

型号：XSCD-108A

名称：多功能电容屏集成测试仪

设备描述：

●XSCD-108A多功能电容屏测试仪是电容式触摸屏质量功能的专用检测工具。该模型用于实验室准确检测触摸屏的各种功能参数。它具有广泛的覆盖范围，测试功能，与各种IC解决方案的兼容性，并实现了普遍使用。

●采用进口高精度机械臂模块和日本进口伺服系统，有效地巩固了设备的运行精度和定位精度，提高了设备的可靠性。

●采用高密度高精度花岗岩作为机械平台，确保机器的平稳性和平行性，提高设备的稳定性和耐用性。

●采用进口高端工业计算机，具有高速数据处理能力，实现高速，稳定，耐用。

●采用进口五轴运动框架，实现高精度测试。

●封闭式测试室，有效抑制外部噪声干扰测试数据。

●开放的软件框架，可根据需要增加测试功能。

●支持中英文操作软件系统。

功能说明：

1点击精度测试：根据客户的不同要求，在测试区域的任意位置设置多次点击，测试每个点的位置偏差，同时支持两点点击，真正检测出处理能力和准确性。产品。

2，划线线性测试：支持平行线，垂直线，对角线，弧线等图像，检测产品的线性偏差。线间距，线数和弧可以在测试区域中任意设置，并且可以支持两种测试模式，例如两点同时划线和两点倒圆，以实现产品的更精确的特性。

3.灵敏度测试：可以设置不同的划线，以实现接触式划线或非接触线划线。可以根据设置调整手写笔的高度，并可以自动找到触摸高度。

4.分离测试：实现两个手写笔的分离和闭合动作。两个手写笔可以在测试区域实现平行分离和闭合，垂直分离和闭合，45度角分离和近距离运动，并通过手写笔的运动检测两个产品。指出最小操作距离。

5.坐标抖动测试：在测试区域中，可以设置多次点击以在特定时间执行点击操作，并且多次读取每个点的数据，并计算偏差值。

6，划线可靠性测试：在测试区域设置各种测试图形并在特定时间和顺序下对其进行划线，以确定测试期间是否存在断线。

7.信噪比测试：通过产品的多次点击测试，收集IC收集的信号值并计算信噪比。

8.报告频率测试：触摸测试区域中心的产品，多次收集数据，并计算产品发送的数据频率。

9.响应时间测试：单击测试区域中的任意位置，通过控制触摸和采集来控制产品的响应时间，并支持多点响应时间测试。

10.功耗测试：产品的静态和动态功耗由高精度毫瓦功耗测试模块测试。

规范：

1.尺寸：1300×800×1500（mm）

2.有效测试区域：490mm×340mm

3，手写笔上下移动行程：40mm

4，X，Y轴速度：1~200mm / s

5，Z轴转速范围：1~50mm / s

6，双笔最大分离距离：170mm

7，双笔分离速度：1~50mm / s

8，X，Y重复定位精度：±0.01mm

9，Z轴重复定位精度：±0.02毫米

10，手写笔直径范围：Φ3~Φ12mm

11，电弧速度范围：2~5s / 360°

12，电源电压：220V / AC 50HZ

13，功耗：560W

14，模拟电源电压范围：0~5V

15.模拟电源电压精度：±0.025V

16，数字电源电压范围：0~5V

17，数字电源电压精度：±0.025V

18，功耗电流检测范围：0~500mA

19，功耗电流检测精度：±1mA

20，最高采集率：400KHZ
