分析如何为您的设计选择正确的触摸感应方法

[阅读]：消费者越来越多地在许多日常工作中使用触摸屏显示器，显示器和设备。触摸屏设备为用户提供了直接，快速和简单的方式来与显示器后面的计算机进行交互。 OEM设计人员在其设计中设计了带有多种选项和触摸感应设备的触摸屏设备。

    北京时间5月22日消息，中国触摸屏网络消息称，消费者越来越多地使用触摸屏显示器，显示器和设备等许多日常任务。触摸屏设备为用户提供了直接，快速和简单的方式来与显示器后面的计算机进行交互。 OEM设计人员在其设计中设计了带有多种选项和触摸感应设备的触摸屏设备。每种方法都有优点和缺点，不适合所有应用。检查每种最常用的方法设计可帮助OEM设计人员更好地了解哪种方法最适合每种应用。

        两种最常见的触摸传感技术是电容和电阻，它们包括当今大多数的触摸传感板应用。其他包括声表面波（SAW），红外（IR），光学，声学，电压和电磁共振。

        电容式触摸屏通常包括绝缘体，涂覆有透明导体材料的颜色（例如玻璃），颜色（例如氧化铟锡（ITO））。人体是电导体，因此触摸面板的表面会用手指引起屏幕静电场的变形，并以电容变化来测量。使用不同的方法来确定触摸位置，包括电压和频率测量。传感器的输出被发送到微控制器进行处理（见图1）。

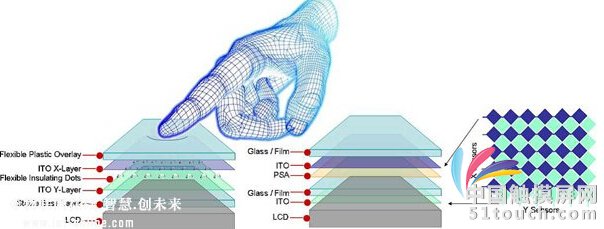

        图1：电容式触摸屏通常包括绝缘体，颜色：例如涂有透明导体材料的玻璃，颜色：例如氧化铟锡（ITO）。触摸面板的表面使用手指来扭曲屏幕的静电场并测量它电容变化。 （来源：赛普拉斯半导体公司）

电容式触摸感应提供了快速和友好的用户体验。电容式触摸传感器可以更轻松地接受电路板表面的连续输入，在一个屏幕上跟踪多个手指并提供无限数量的激活。他们也提供几乎无限的生活。然而，电容式触摸传感器并不完全精确的电阻式触摸传感器，并且相对较昂贵。

       10 pF和10 nF的杂散电容会导致电容式触摸传感器问题。为了克服电容问题，设计人员可以通过屏蔽高阻抗测量电容值来保持它，并且连接屏蔽接地相对恒定。因此，请记住让设计人员尽可能靠近检测点，以尽量减少寄生电容对电子的影响。电气干扰和湿气会阻碍电容式触摸感应性能。任何导电或金属外壳材料都必须远离传感器保持几毫米。

       设计人员可以通过使用基于电压的信号采集技术来降低由线路电压供电的触摸面板的噪声。因此，设计人员可以使用电池供电的电路板，因为他们可以使用电压和频率解决方案是因为低功耗一直是一个大问题。

       相比之下，电阻式触摸传感器更具成本效益，因为它们设计简单并且提供更高的精度。因此，它们是使用最广泛的触摸传感技术，可以使用手写笔，这是手写识别和写作亚洲字符的重要手段。电阻式触摸传感器由多层塑料组成。像电容式触摸传感器一样，它们使用ITO层作为导体。

       电阻式触摸传感器可以响应手指的触摸或手写笔，并施加外部压力以形成电触点。电阻式触摸系统（RTS）：比如来自Beagles的电阻式触摸系统，通常是位于透明导体顶部的透明玻璃面板层（见图2）。顶层在其底部具有导电条并且在其顶部具有面向底层的导电条。

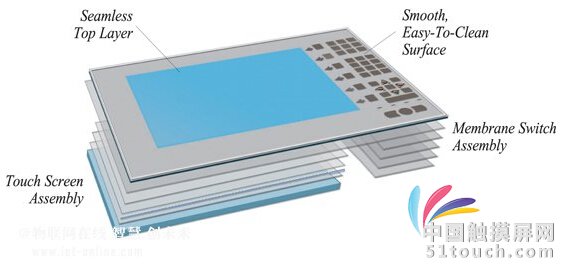

       图2：电阻式触摸面板由坐落在玻璃面板无缝层上的基本透明导体组成。这张来自Beggs电阻触摸系统的模拟电阻式触摸屏图片具有无缝整体表面，易于清洁，无裂缝，裂缝或壁架积聚灰尘和污垢。 （来电容变化。 （来源：赛普拉斯半导体公司）

电容式触摸感应提供了快速和友好的用户体验。电容式触摸传感器可以更轻松地接受电路板表面的连续输入，在一个屏幕上跟踪多个手指并提供无限数量的激活。他们也提供几乎无限的生活。然而，电容式触摸传感器并不完全精确的电阻式触摸传感器，并且相对较昂贵。

        10 pF和10 nF的杂散电容会导致电容式触摸传感器问题。为了克服电容问题，设计人员可以通过屏蔽高阻抗测量电容值来保持它，并且连接屏蔽接地相对恒定。因此，请记住让设计人员尽可能靠近检测点，以尽量减少寄生电容对电子的影响。电气干扰和湿气会阻碍电容式触摸感应性能。任何导电或金属外壳材料都必须远离传感器保持几毫米。

设计人员可以通过使用基于电压的信号采集技术来降低由线路电压供电的触摸面板的噪声。因此，设计人员可以使用电池供电的电路板，因为它们可以使用电压和频率解决方案，因为低功耗一直是一个大问题。

       相比之下，电阻式触摸传感器更具成本效益，因为它们设计简单并且提供更高的精度。因此，它们是使用最广泛的触摸传感技术，可以使用手写笔，这是手写识别和写作亚洲字符的重要手段。电阻式触摸传感器由多层塑料组成。像电容式触摸传感器一样，它们使用ITO层作为导体。

       电阻式触摸传感器可以响应手指的触摸或手写笔，并施加外部压力以形成电触点。电阻式触摸系统（RTS）：比如来自Beagles的电阻式触摸系统，通常是位于透明导体顶部的透明玻璃面板层（见图2）。顶层在其底部具有导电条并且在其顶部具有面向底层的导电条。

       图2：电阻式触摸屏包含一个坐在其上的基本透明导体无缝玻璃面板层。这张来自Beggs电阻触摸系统的模拟电阻式触摸屏图片具有无缝整体表面，易于清洁，无裂缝，裂缝或壁架积聚灰尘和污垢。 （来源：Begges）

       电阻式触摸感应采用四线模式。每个X和Y轴的两根导线位于触摸面板所在的区域，以产生均匀电压梯度的相反端。微控制器确定矿山触摸的坐标位置。当通过测量直接对应于传感器边缘距离的电压进行接触时。

       所以有五条线和八条线来实现。五线制实现用低电阻导电层代替顶部ITO层以提高耐久性。八线设置通过更好地校准触摸屏来提供更高的分辨率。

电阻式触摸技术的缺点是由于机械磨损，这使得它不够理想的技术，适合在恶劣环境中短暂的使用寿命。和电容式感应一样，电阻式触摸技术也容易受潮。用于覆盖电阻式触摸感测机构的聚合物材料可能受到涂层处的温度和湿度极限的不利影响，这可能导致降级准确度水平。

       阻力触摸技术的其他缺点包括顶部柔性ITO层仅具有75％至80％的清晰度，并且电阻式触摸屏工艺具有几个潜在的错误来源。 如果ITO层不均匀，则感应区域上的电阻不会线性变化。 某些应用需要测量1位和12位电压精度，这在许多环境中都具有挑战性。

         由于电阻式触摸传感的被动设计，有机械手写笔用于手写笔记，并且用户不能按下在屏幕上写字。 这是在使用专用手写笔和使用手指作为手写笔之间的折衷。 设计师可以通过在识别为非触控笔输入时禁用触控笔来避免此问题。
