TrueTouch电容式触摸屏解决方案的通信接口设计

日期:2019-01-14人气:1259

TrueTouch电容式触摸屏解决方案的通信接口设计



 [指南]:赛普拉斯TrueTouchTM电容式触摸屏解决方案可用于多种应用:单点触控,多点触控手势和多点触控识别。

 TrueTouchTM芯片通过TX / I2C / SPI / USB接口与主机通信,PSoC Designer 5.0提供各种通信用户模块,大大简化了用户的

赛普拉斯TrueTouchTM电容式触摸屏解决方案广泛应用于:单点触控,多点触控手势和多点触控识别。

 TrueTouchTM芯片通过TX / I2C / SPI / USB接口与主机通信。 PSoC Designer 5.0提供了各种通信用户模块,极大地简化了用户编程和调试。

本文讨论并比较各种通信用户模块的功能,以帮助用户为特定应用选择正确的方法。

随着便携式电子产品(如手机和手机)的普及PDA,人们需要更小的产品尺寸和更大的LCD显示器。

由于整机的重量和机械设计,人类输入接口开始从传统的机械按钮过渡到电阻式触摸屏。

 2007年,iPhone推出并取得了巨大成功。其电容式触摸屏提供更高的光传输和新颖的多点触控功能。它已成为便携式产品的新热点,并呈现出成为主流输入接口的趋势。

。

赛普拉斯TrueTouchTM电容式触摸屏解决方案

赛普拉斯PSoC技术在单个芯片上集成了可编程模拟/数字资源,提供TrueTouchTM解决方案用于电感式电容式触摸屏,涵盖从单点触摸,多点触摸识别手势到多点触摸识别位置的所有内容。

领域。

结合高效灵活的PSoC Designer 5.0开发环境,赛普拉斯TrueTouchTM解决方案正在业界得到广泛采用。

上述图片是赛普拉斯TrueTouchTM解决方案中常用的轴坐标传感单元矩阵图。与触摸板类似,单独的ITO感测单元可以串联连接以形成Y轴或X轴的感测单元。

 Y轴,列感应单元形成X轴,行和列在不同的层上。

多点触摸识别位置方法基于互电容触摸检测方法(驱动单元在行单元上驱动,并且在列单元上执行感测,其不同于激励和感应。

该单元的自电容模式可以应用于任何触摸手势的检测,包括同时触摸双手的10个手指的位置。

它可以完全消除\\

该值,以便可以检测到多行/列交叉点处触摸点的绝对位置。

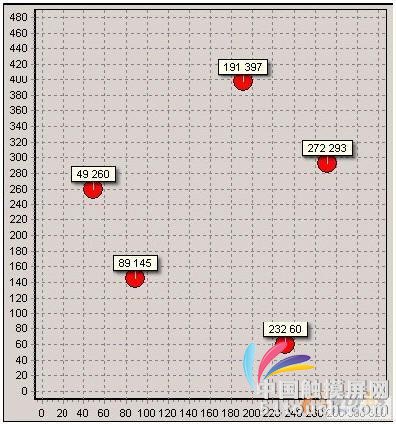

插图:赛普拉斯TrueTouch多点触控识别位置
