显示器的“色域”是啥概念?能达到人眼的色彩分辨极限吗?

日期:2017-11-13人气:721

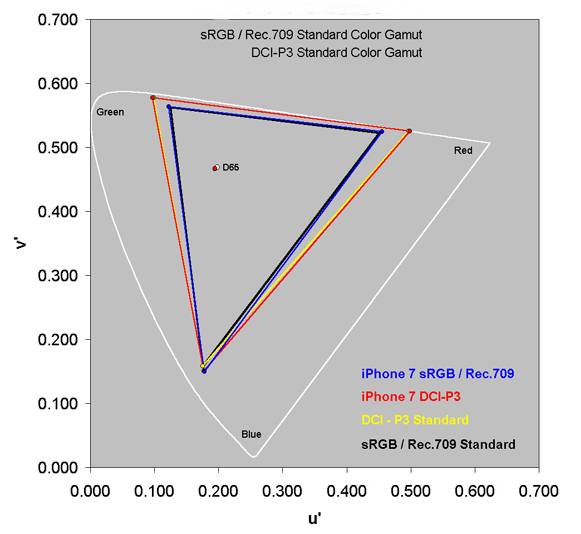

我们可以看看上面这张实测图表,它显示了 iPhone 7 sRGB/Rec.709 色域(蓝),iPhone 7 DCI-P3 色域(红),DCI-P3 标准色域(黄),sRGB/Rec.709 标准色域(黑)的对比。其中,最外围的白线代表了人眼色彩分辨的极限,而代表各个色域的三角形则明确指明了它们能够还原的色彩范围。



为什么显示器达不到人眼的色彩分辨极限呢?每个色彩的像素单独控制亮度,就能组合出所有颜色了吧?


Q
&
A

pin008 回答:


色域顾名思义是色彩的范围。在很大程度上,色域与色彩空间是同义词,但是矫情的话,也可以说有区别——色域指显示设备能够表现的颜色,在特定色彩空间内的范围。


显示器达不到人眼的色彩分辨极限,是因为那样做:1.色彩管理复杂2.制造成本太高。

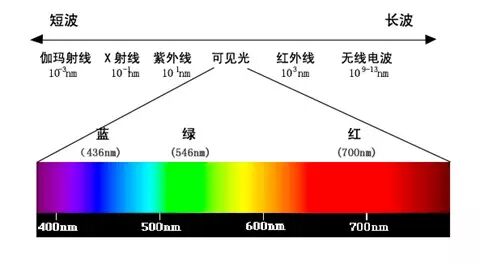

色彩是人眼对光线波长和振幅的反映,一般人可以感知可见光范围是400-760nm波长,有些人更多一些,为了清晰准确地管理色彩,我们动用数字语言定义每种色彩。



色域/色彩空间/色域空间(color space)是通过空间坐标方式来量化分析色彩。色彩包括色相(hue)、饱和度(saturation,又称彩度、纯度)和明度(lightness)三个属性。为定位这三个属性,最直接的色彩空间是三维的,但二维似乎更为常见、还有一维、四维的。


为简化问题,我们暂不讨论明度,以CIExy色度(chromaticity,指色相和饱和度的组合)图谱的二维坐标系对应的RGB色彩模型来讨论。

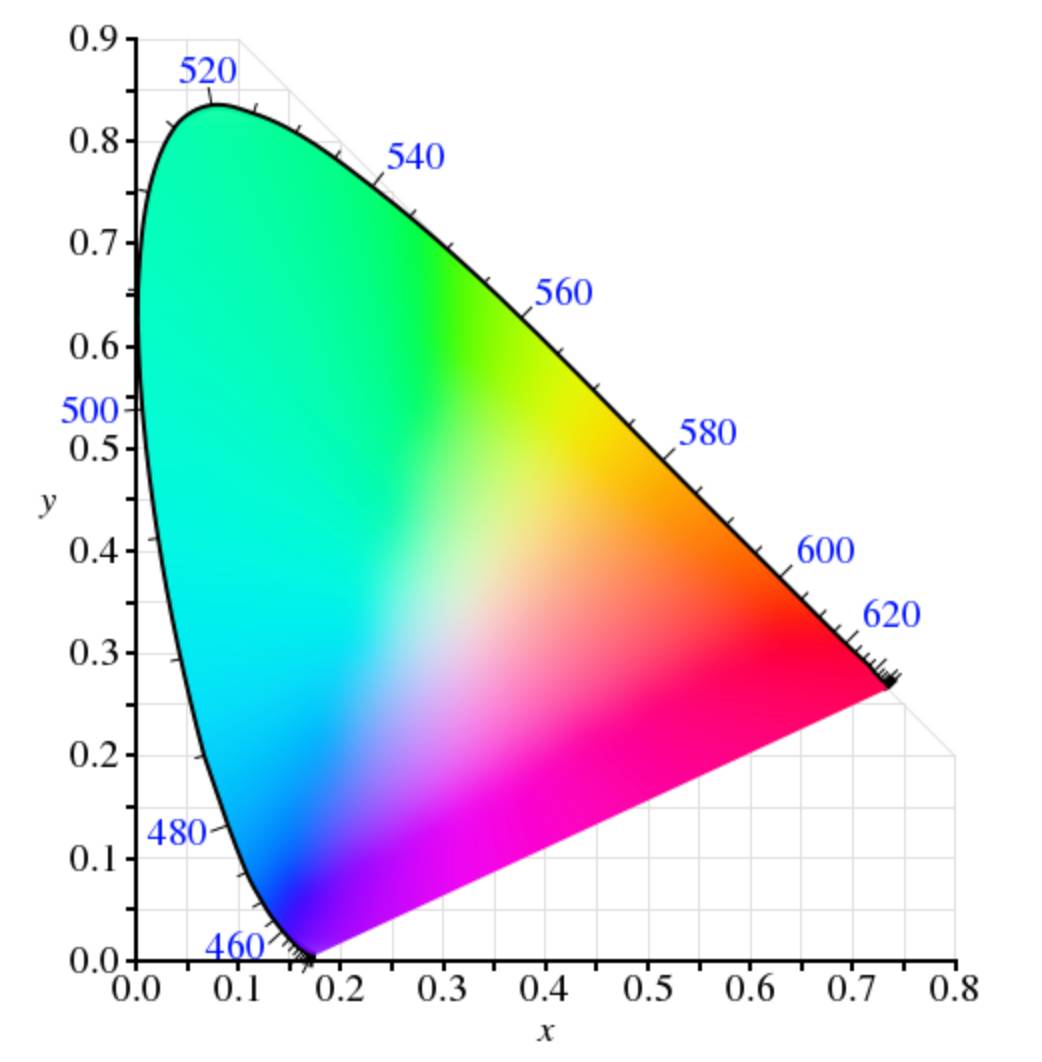

在CIE(根据国际照明委员会)色度图谱是个二维坐标系,x、y轴是RGB三色分量的函数,人类肉眼能够分辨的色度范围是一个马蹄形,马蹄形外围黑色实线上的数值对应色光的波长。从视觉角度来说,这个马蹄形就是最大的色彩空间,包含所有的色度。

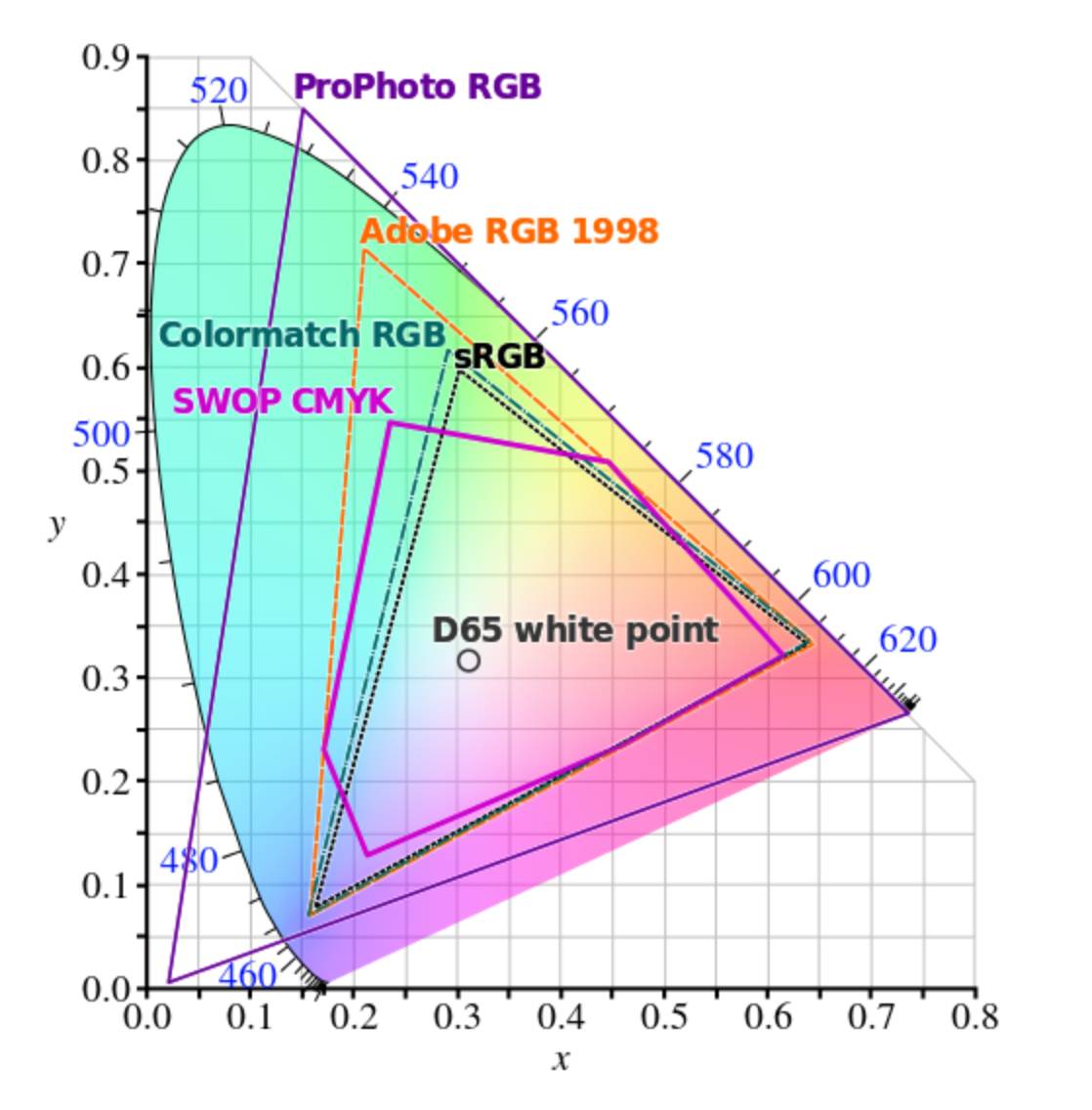

RGB彩色管理是根据人类视锥细胞识别颜色的生理特点,通过红绿蓝(RGB)三色的混合叠加混合产生各种不同的颜色。RGB三个分量,能够在色度图上占据的必然是一个三角形,三个顶点分别是“正”红、“正”蓝、“正”绿。这个三角形占据的坐标空间就是某一特定的“RGB色彩空间”,或者叫“RGB色域”。目前我们不同标准定义了多个RGB色彩空间,大小各有不同。最常见的是sRGB,其次是更大的Adobe RGB。但绝大多数RGB三角形空间都小于这个马蹄形范围的。




因为要完全涵盖马蹄形,这个三角形必须非常之大,其中有大量空间对应人眼看不到的颜色,这会浪费大量的资源。同样的数据量,如果很多数据资源无用,剩余数据资源定义色彩的精度就会下降。这是大家不愿见到的。更何况sRGB这样较小的色彩空间也可以比较有效的描绘视觉效果。


还有一个严重问题,如果不惧数据庞大,让色彩空间大于人类可识别的400-760nm波长范围,从色彩管理上来说也没什么,但显示时就需要红外和紫外通道。这两个通道人类肉眼无法识别,还是需要红、绿、蓝通道来还原的色彩空间。


所以,色彩管理时,大多数色彩空间都不会达到人眼的色度范围的极限。


再说人眼分辨色彩细微差异的极限。这个在色彩管理上倒不是什么大问题了。

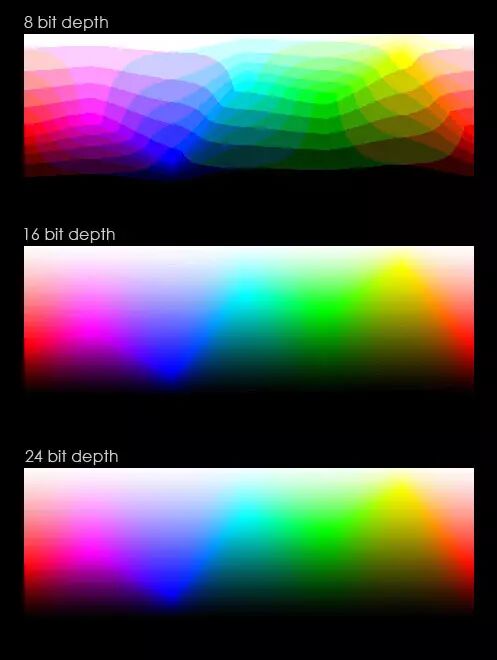

早年间常常提到16色、256色(8bit色彩)、16bit和24bit真色彩的区别,今天数码相机则有8bit、14bit色彩深度只说。以24bit真色彩为例,24bit指RGB三种颜色每一个的分量都有8bit数据,也就是数码相机所谓的8bit色彩深度。8bit数据可以记录256级不同的亮暗程度(色阶),每一个像素通过3个8bit单色的混合,可以呈现出16,777,216种不同的颜色,也就是所谓的16M色。以此类推,14bit色彩深度就是42bit色彩,RGB每个分量16,384级不同亮度,总共4,398,046,511,104种颜色。


人眼不要说分辨4,398,046,511,104种颜色了,6,777,216种也分辨不出来啊。换句话说,如果单色色阶只变化1/256,真的分辨不出。所以色彩管理上来说,24bit色彩(8bit深度)已经超过了人眼分辨色彩细微差异的极限。


再来说说显示器的色域(color gamut)。这个色域,很多时候指显示设备在某一给定色彩空间内,所能显示色彩的范围。

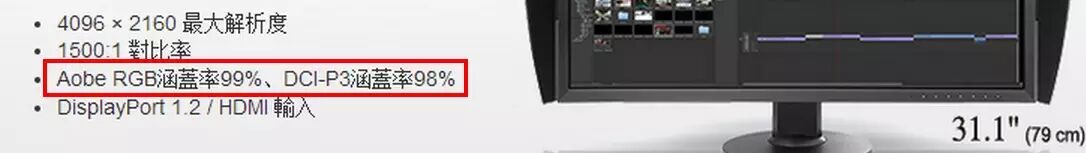

显示器的色域标称上有两个参数,第一个是用那个色彩空间,第二个是百分比。例如72% SRG色域,99% Adobe RGB色域。这就很好理解了,显示器的色域并不一定能够和某个色彩空间100%完美匹配。


以液晶显示器为例,液晶本身是不发光的,而是靠透过背光的光线来显示图像,需要背光能够充分还原RGB三种颜色,这对背光提出了很高的要求,价格高昂。就算背光显色性极强,我们真正感到的色彩还要受制于液晶分色和色阶还原能力。所以,色彩范围往往在显示器上又要打一个折扣,更不可能达到人类识别的极限。

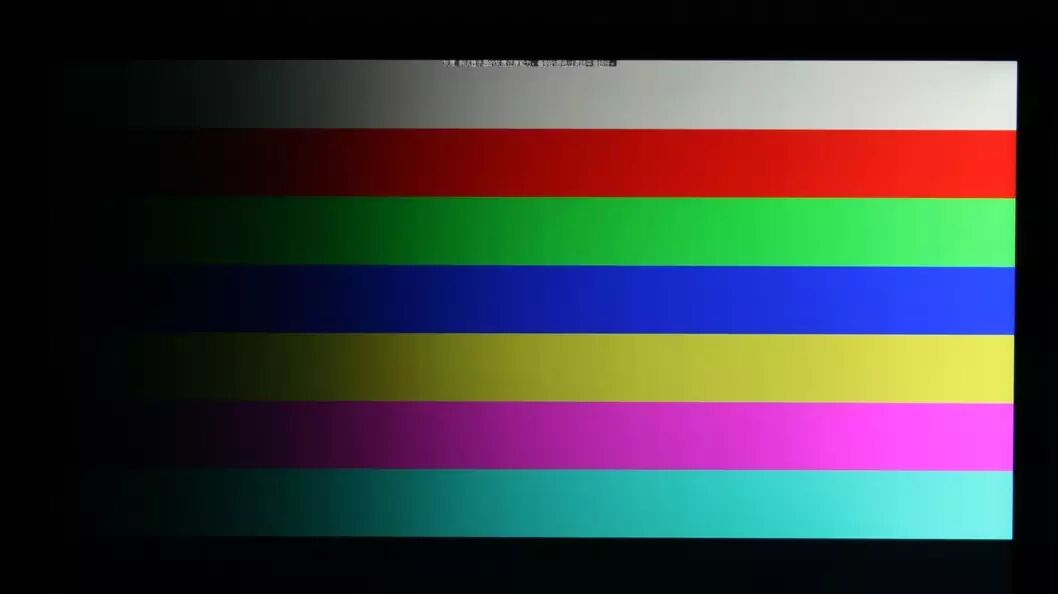

不要说范围了,对很多显示器来说,就算是色阶还原也不能保证达到人眼分辨极限,这就是在很多色阶过度测试中出现线条裂纹的情况。也就是说,显示器在色彩细微差异分辨能力上也不一定能达到人眼分辨率极限。



当然,无论色域范围还是色彩细微差异查过人眼极限的显示器都是可以存在的。色彩细微差异可能很重要,很多显示器都能做到。至于色彩范围达到人眼极限,理论上可行,但是需要增加更多的通道,效果还不一定显著,投入巨大有必要吗?
