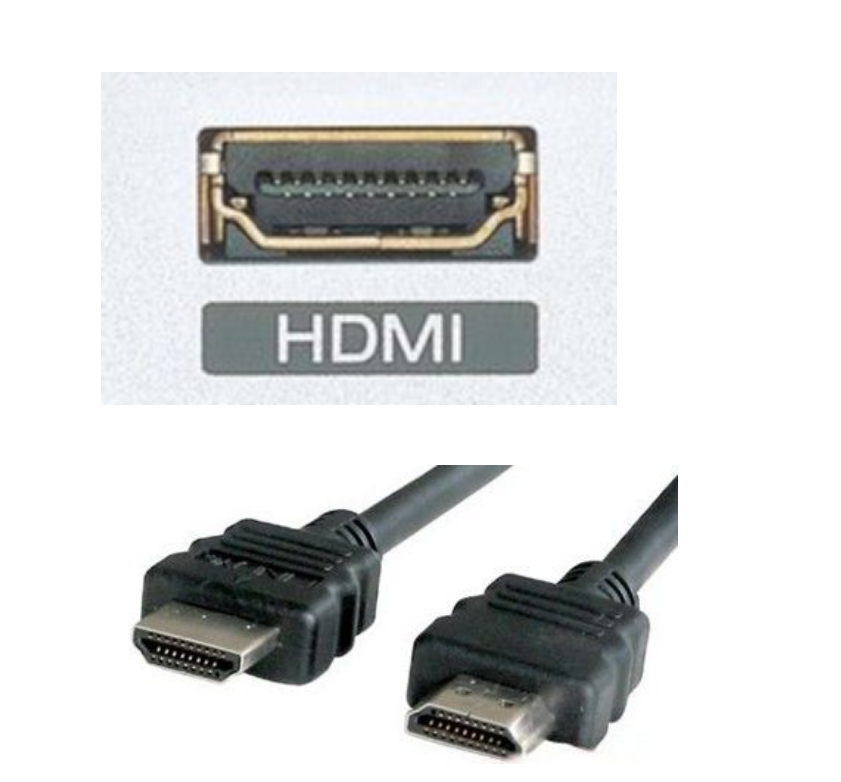

HDMI接口

HDMI（High Definition Multimedia Interface）接口是最近才出现的接口，它同DVI一样是传输全数字信号的。不同的是HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号。 由于HDMI兼容DVI信号，传输的都是TMDS信号。对于没有HDMI接口的用户，可以用适配器将HDMI接口转换成DVI接口高质量的HDMI线材，即使长达20米，也能保证优质的画质。

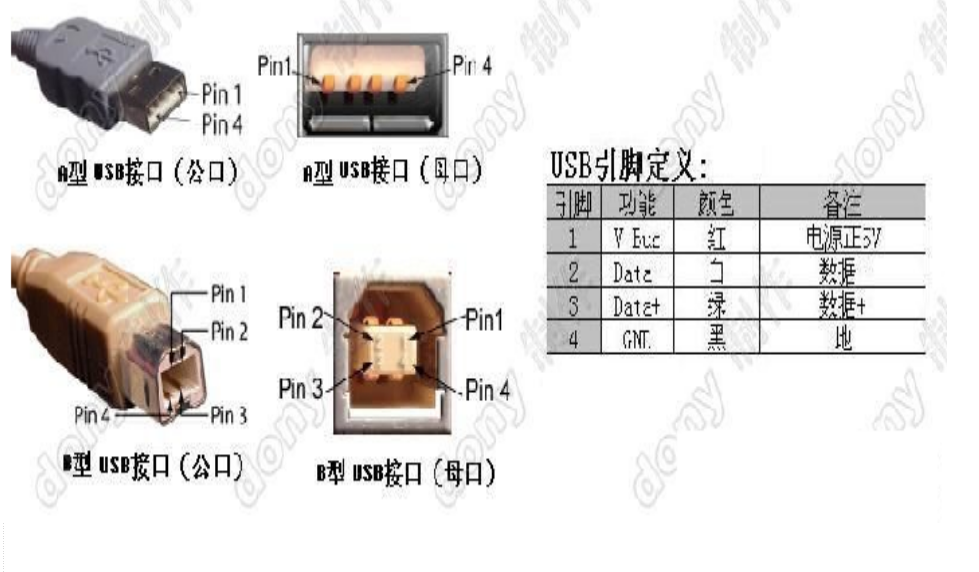

USB接口

USB(Universal Serial Bus) USB(通用串行总线)是用于将适用USB 的外围设备连接到主机的外部总线结构,其主要是用在中速和低速的外设。USB 是通过PCI 总线和PC 的内部系统数据线连接实现数据的传输。USB 同时又是一种通信协议他支持主系统(host)和USB 的外围设备(device)之间的数据传输。

在USB 的网络协议中每个USB 的系统有且只有一个host 它负责管理整个USB 系

统包括USB Device 的连接与删除Host 与USB Device 的通信总路线的控制等

两台host设备不能互连（如电脑），除非支持OTG

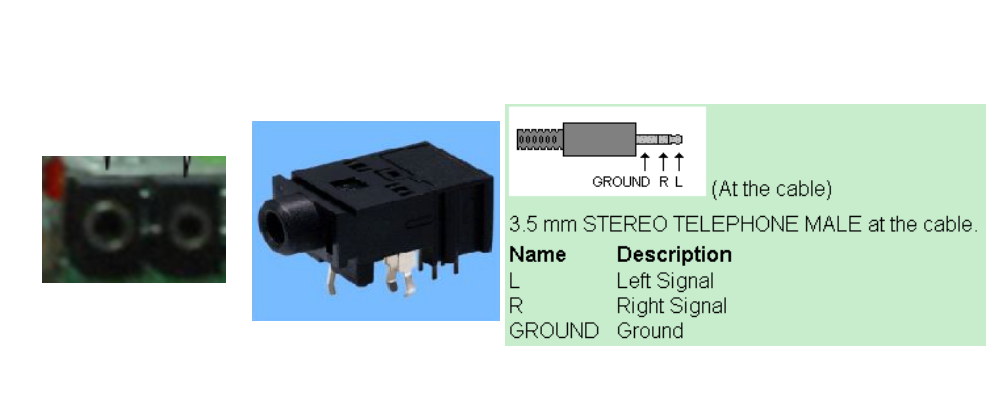

耳机接口

耳机接口分为2.5mm与3.5mm两种，一般TV使用3.5的，一些移动设备比如手机使用2.5amm

传输双声道声音

一般做耳机输出接口和VGA S端子音频输入接口

数字同轴

数字同轴（Digital Coaxial）是利用S/PDIF接口输出数字音频的接口。同轴线缆有两个同心导体，导体和屏蔽层共用同一轴心。同轴线缆是由绝缘材料隔离的铜线导体，阻抗为75欧姆，在里层绝缘材料的外部是另一层环形导体及其绝缘体，整个电缆由聚氯乙烯或特氟纶材料的护套包住。同轴电缆的优点是阻抗稳定，传输带宽高，保证了音频的质量。虽然同轴数字线缆的标准接头为BNC接头，但市面上的同轴数字线材多采用RCA接头。

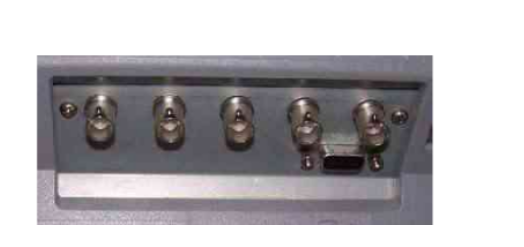

BNC

BNC（同轴电缆卡环形接口）接口主要用于连接高端家庭影院产品以及专业视频设备。BNC电缆有5个连接头，分别接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以让视频信号互相间干扰减少，可达到最佳信号响应效果。此外，由于BNC接口的特殊设计，连接非常紧，不必担心接口松动而产生接触不良。

RGB信号

有3种:同步分离的 R,G,B,H,V

       SOG同步信号复合到G信号的 RGsB

        行场同步复合到一个同步信号RGBS

信号幅度0.7Vpp, 阻抗75欧

模拟信号

HDMI和DVI之间的比较

DVIHDMI

传输编码                  TMDSTMDS, TERC4

视频格式24-bit RGB, 4:4:424-bit RGB, 4:4:4

24-bit YCbCr, 4:4:4

16/20/24-bit YCbCr, 4:2:2

音频格式无2/6/8-ch., 32-192kHz

控制信息              无AVI InfoFrames

EDID是 (仅用于视频)是 (用于音视频)

电子消费控制无CEC

一致性测试                         无                                        是（CTS）

控制标准                DVI 1.0HDMI 1.1

CEA-861CEA-861B

HDCP 1.0HDCP 1.1

VESA 1.3VESA 1.3

世界电视接收制式

NTSC制

    NTSC制-正交平衡调幅制National Television Systems Committee，简称NTSC制，又称为恩制。它属于同时制，是美国在1953年12月首先研制成功的，并以美国国家电视系统委员会（National Television System Committee）的缩写命名。这种制式的色度信号调制特点为平衡正交调幅制，即包括了平衡调制和正交调制两种，虽然解决了彩色电视和黑白电视广播相互兼容的问题，但是存在相位容易失真、色彩不太稳定的缺点。NTSC制电视的供电频率为60Hz，场频为每秒60场，帧频为每秒30帧，扫描线为525行，图像信号带宽为6.2MHz。采用NTSC制的国家美国、日本等国家。

PAL制

    PAL制-正交平衡调幅逐行倒相制Phase-Alternative Line，简称PAL制，又称为帐尔制。它是为了克服NTSC制对相位失真的敏感性，在1962年，由前联邦德国在综合NTSC制的技术成就基础上研制出来的一种改进方案。PAL是英文Phase Alteration Line的缩写，意思是逐行倒相，也属于同时制。它对同时传送的两个色差信号中的一个色差信号采用逐行倒相，另一个色差信号进行正交调制方式。这样，如果在信号传输过程中发生相位失真，则会由于相邻两行信号的相位相反起到互相补尝作用，从而有效地克服了因相位失真而起的色彩变化。因此，PAL制对相位失真不敏感，图像彩色误差较小，与黑白电视的兼容也好，但PAL制的编码器和解码器都比NTSC制的复杂，信号处理也较麻烦，接收机的造价也高。

由于世界各国在开办彩色电视广播时，都要考虑到与黑白电视兼容的问题，因此，采用PAL制的国家较多，如我国、德国、新加坡、澳大利来等。不过，仍须注意一个问题，由于各国采用的黑白电视标准并不相同，即使同样提PAL制，但在某些技术特性上还会有差别。PAL制电视的供电频率为50Hz、场频为每秒50场、帧频为每秒25帧、扫描线为625行、图像信号带宽分别为4.2,5.5,5.6MHz等。

SECAM制

    SECAM制-顺序传送调频制Sequential Coleur Avec Memoire，简称SECAM制，又称塞康制。它是法文Sequentiel Couleur A Memoire的缩写，意思为"按顺序传送彩色与存储"，是由法国在1966年研制成功的，它属于同时顺序制。在信号传输过程中，亮度信号每行都传送，而两个色差信号则是逐行依次传送，即用行错开传输时间的办法来避免同时传输时所产生的串色以及由其造成的彩色失真。SECAM制色度信号的调制方式与NTSC制和PAL制的调幅制不同，因此，它不怕干扰，彩色效果好，但其兼容性较差。世界上采用SECAM制的国家主要有俄罗斯、法国、埃及等国家。

欧洲DVB-T标准 DVB-T标准采用的大量导频信号插入和保护间隔技术使得系统具有较强的多径反射适应能力，在密集的楼群中也能良好接收，除能够移动接收外，还可建立单频网，适合于信号有屏蔽的山区。另外，欧洲系统还对载波数目、保护间隔长度和调制星座数目等参数进行组合，形成了多种传输模式供使用者选择。但欧洲标准也存在缺陷：①频带损失严重；②即使防止了大量导频信号，对信道估计仍是不足；③在交织深度、抗脉冲噪声干扰及信道编码等方面的性能存在明显不足；④覆盖面较小。

数字电视标准

美国ATSC标准 美国于1996年12月24日决定采用以HDTV为基础的ATSC作为美国国家数字电视标准。美国联邦通信委员会（FCC）决定用9年时间完成模拟电视向数字电视的历史性过渡。 ATSC标准具备噪声门限低（接近于14.9dB的理论值）、传输容量大（6MHz带宽传输19.3Mbps）、传输远、覆盖范围广和接收方案易实现等主要技术优势。但是也存在一系列问题，最主要的是不能有效对付强多径和快速变化的动态多径，造成某些环境中固定接收不稳定以及不支持移动接收。
