声波触摸屏(Surface acoustic wave touch screen)

发射换能器把控制器通过触摸屏电缆送来的电信号转化为声波能量向左方表面传递，然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上的均匀面传递，声波能量经过屏体表面，再由上边的反射条纹聚成向右的线传播给X-轴的接收换能器，接收换能器将返回的表面声波能量变为电信号。　　当发射换能器发射一个窄脉冲后，声波能量历经不同途径到达接收换能器，走最右边的最早到达，走最左边的最晚到达，早到达的和晚到达的这些声波能量叠加成一个较宽的波形信号，不难看出，接收信号集合了所有在X轴方向历经长短不同路径回归的声波能量，它们在Y轴走过的路程是相同的，但在X轴上，最远的比最近的多走了两倍X轴最大距离。因此这个波形信号的时间轴反映各原始波形叠加前的位置，也就是X轴坐标。　　发射信号与接收信号波形 在没有触摸的时候，接收信号的波形与参照波形完全一样。当手指或其它能够吸收或阻挡声波能量的物体触摸屏幕时，X轴途经手指部位向上走的声波能量被部分吸收，反应在接收波形上即某一时刻位置上波形有一个衰减缺口。　　接收波形对应手指挡住部位信号衰减了一个缺口，计算缺口位置即得触摸坐标 控制器分析到接收信号的衰减并由缺口的位置判定X坐标。之后Y轴同样的过程判定出触摸点的Y坐标。除了一般触摸屏都能响应的X、Y坐标外，表面声波触摸屏还响应第三轴Z轴坐标，也就是能感知用户触摸压力大小值。其原理是由接收信号衰减处的衰减量计算得到。　　三轴一旦确定，控制器就把它们传给主机。

介绍

表面声波是一种沿介质表面传播的机械波。该种触摸屏由触摸屏、声波发生器、反射器和声波接受器组成，其中声波发生器能发送一种高频声波跨越屏幕表面，当手指触及屏幕时，触点上的声波即被阻止，由此确定坐标位置。表面声波触摸屏不受温度、湿度等环境因素影响，分辨率极高，有极好的防刮性，寿命长（5000万次无故障）；，能保持清晰透亮的图像质量；没有漂移，只需安装时一次校正；有第三轴（即压力轴）响应，最适合公共场所使用。

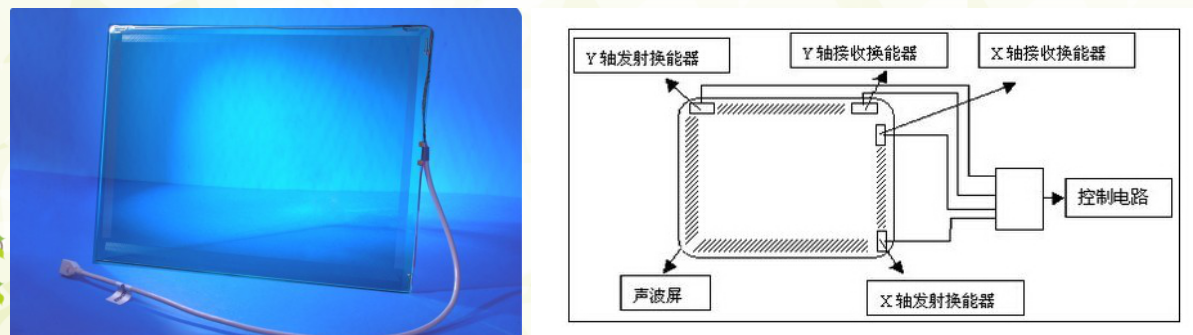

表面声波触摸屏的触摸屏部分可以是一块平面、球面或是柱面的玻璃平板，安装在或是等离子显示器屏幕的前面。这块玻璃平板只是一块纯粹的强化玻璃，区别于其它触摸屏技术是没有任何贴膜和覆盖层。玻璃屏的左上角和右下角各固定了竖直和水平方向的超声波发射换能器，右上角则固定了两个相应的超声波接收换能器。玻璃屏的四个周边则刻有45°角由疏到密间隔非常精密的反射条纹。

声波触摸的优点

1、光学性能最好。清晰度和透光率最高，反光最少，无色彩失真，这是因为声波屏屏体为纯玻璃， 不像电阻屏有多层复合膜；电容屏更是镀了一层膜在表面，透光性更差。

2、防刮擦、抗野蛮使用。声波屏表面即使划伤，只要不是很深，一样正常工作，电阻屏就没办法做 到这一点，用刀片一划即坏。

3、声波是机械振动，不受电磁信号影响，不象电容屏，易受电场或磁场影 响而产生漂移。

4、分辨率高，可达，响应速度快。

5、使用寿命长，单点触摸达5000万次。

6、电阻屏和电容屏都很容易出现同一软件用久之后某些 点触摸迟钝或不能触摸的情况，这是因为同一软件往住某些点频繁操作率先老化，但声波屏不会。

缺点

1） 表面声波式触摸屏的条纹区只要受潮，就容易黏着空气中的灰尘，因为污垢导致定位错误，因此需要定期清洁；

2） 表面声波式触摸屏的换能器在长时间工作下，会因声能产生的压力而受到损坏；

3） 一旦玻璃屏幕破碎，触摸屏就报废了，无法修复；

4） 表面声波式触摸屏表面的灰尘和水滴会阻挡表面声波的传递，虽然控制器能分辨出，但当尘土积累到一定程度后，会阻塞触摸屏表面的导波槽，使信号衰减厉害，导致触摸屏变得迟钝甚至不工作，因此要注意使用环境的清洁。

5）驱动不易安装。
